🥶 오늘 아침, 입김 나오는 현장에서

“소장님, 오늘 영하 5도인데… 수압시험 진짜 해도 될까요?”

​

김 반장님이 걱정스러운 얼굴로 물어보더군요

. 솔직히 저도 아침에 공장 문 열고 들어오면서 “오늘은 좀 힘들겠는데…” 싶었습니다.

손에 닿는 쇠붙이마다 얼음장같이 차갑거든요.

​

하지만 저희 에이치피엔지니어링 사전에 ‘날씨 핑계’는 없습니다.

추우면 추운 대로, 더우면 더운 대로 방법이 있거든요.

20년 넘게 이 일 해오면서 터득한 노하우들이죠.

​

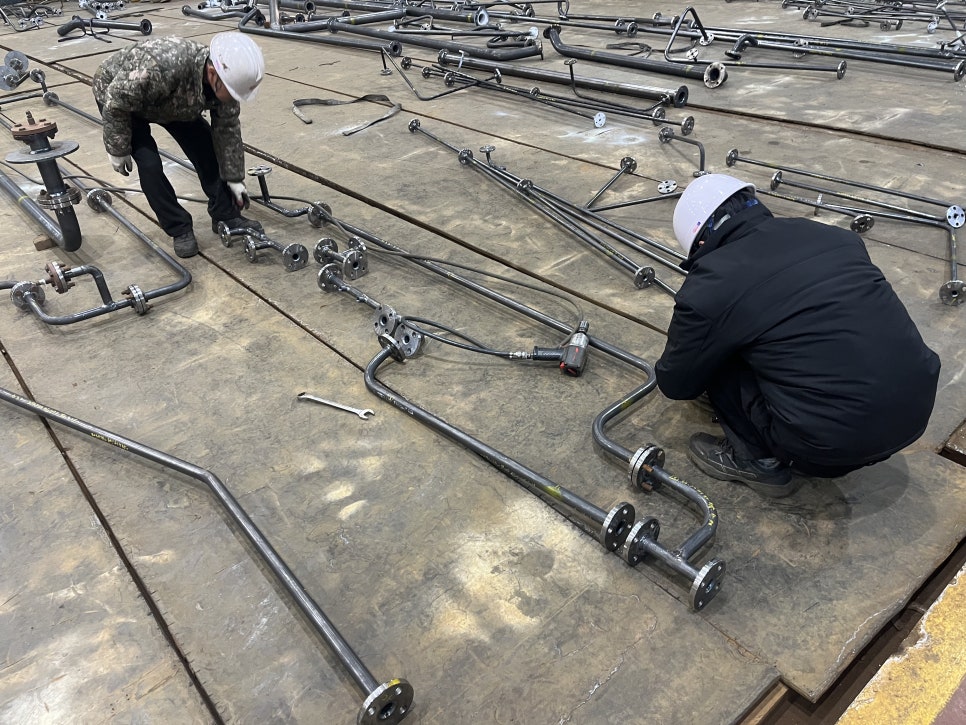

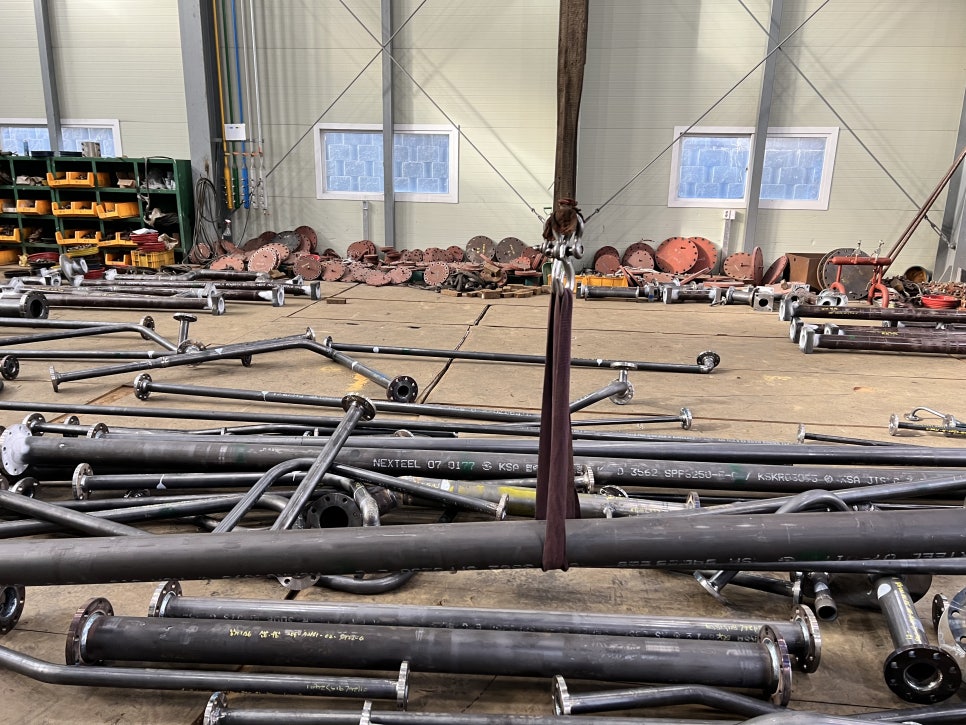

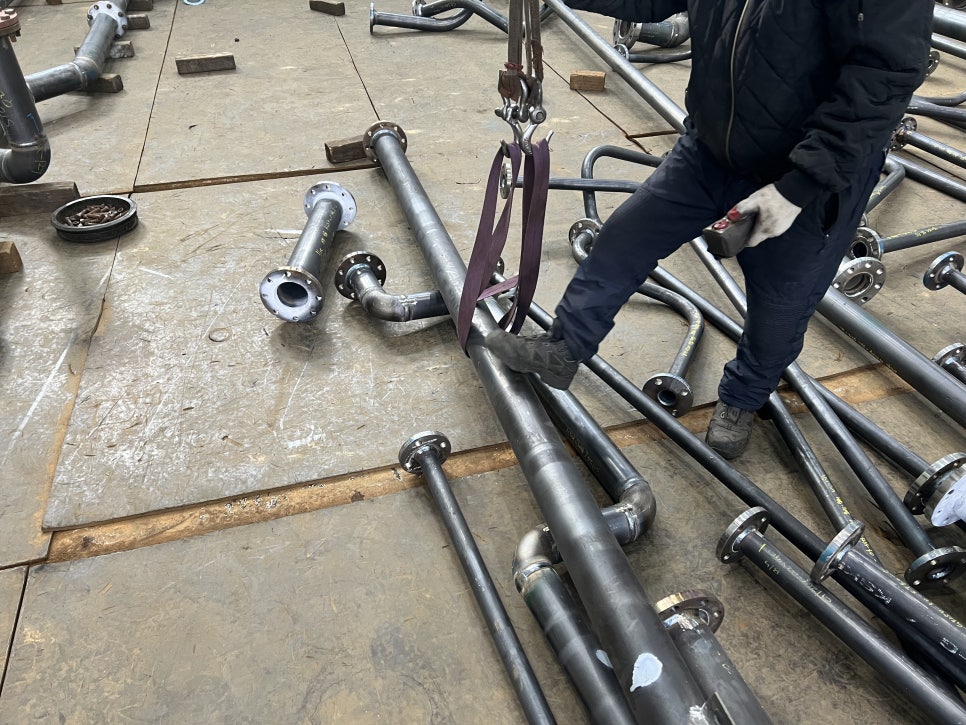

끝없이 펼쳐진 배관들과 그 사이를 오가며 점검하는 엔지니어의 모습,

웅장하지 않나요?

​

개인적으로 생각하기에, 배관 수압시험(Hydrostatic Test)은 배관 제작 공정의 ‘화룡점정’과도 같습니다.

아무리 용접을 예쁘게 잘했어도,

​

이 관문을 통과하지 못하면 불합격이니까요.

​

오늘은 실제 현장 사진들과 함께, 왜 배관 수압시험이 이렇게 중요한지,

그리고 저희가 어떤 식으로 완벽하게 해내는지 솔직하게 보여드리겠습니다.

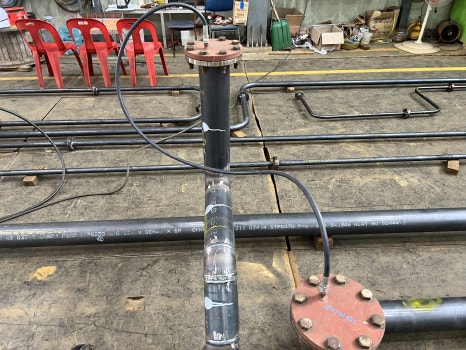

배관 수압시험 현장

💧 “그냥 물 채우는 거 아니냐”고 하시는 분들께

​

현장에서 일하다 보면 가끔 이런 질문을 받습니다.

“용접 다 했으면 됐지, 굳이 물 채워서 압력까지 걸어야 합니까?

시간도 오래 걸리는데…”

​

저는 그때마다 딱 한 마디로 대답합니다.

“지금 여기서 터지는 게, 현장에 설치하고 나서 터지는 것보다 백 번 낫습니다.”

​

수압시험은 배관 내부에 물을 채운 뒤,

실제 운전 압력보다 더 높은 압력을 가하여 누수나 변형이 없는지 확인하는 것입니다.

일반적으로 설계 압력의 1.3∼1.5배의 압력을 가합니다.

​

내 경험상, 산업 현장에서 배관의 누수는 단순한 물의 유출을 넘어

공장 전체의 셧다운(Shut-down)이나 심각한 안전사고로 직결될 수 있습니다

. 특히 고온, 고압의 유체가 흐르는 플랜트 배관은 단 1mm의 틈도 허용되어서는 안 됩니다.

​

고온, 고압의 유체가 흐르는 플랜트 배관은 단 1mm의 틈도 허용되어서는 안 됩니다

​

​

이게 진짜 현장이다

제가 직접 수압시험 현장을 관리하며 해보니,

장비의 성능만큼이나 작업자 간의 ‘호흡’이 정말 중요했습니다.

​

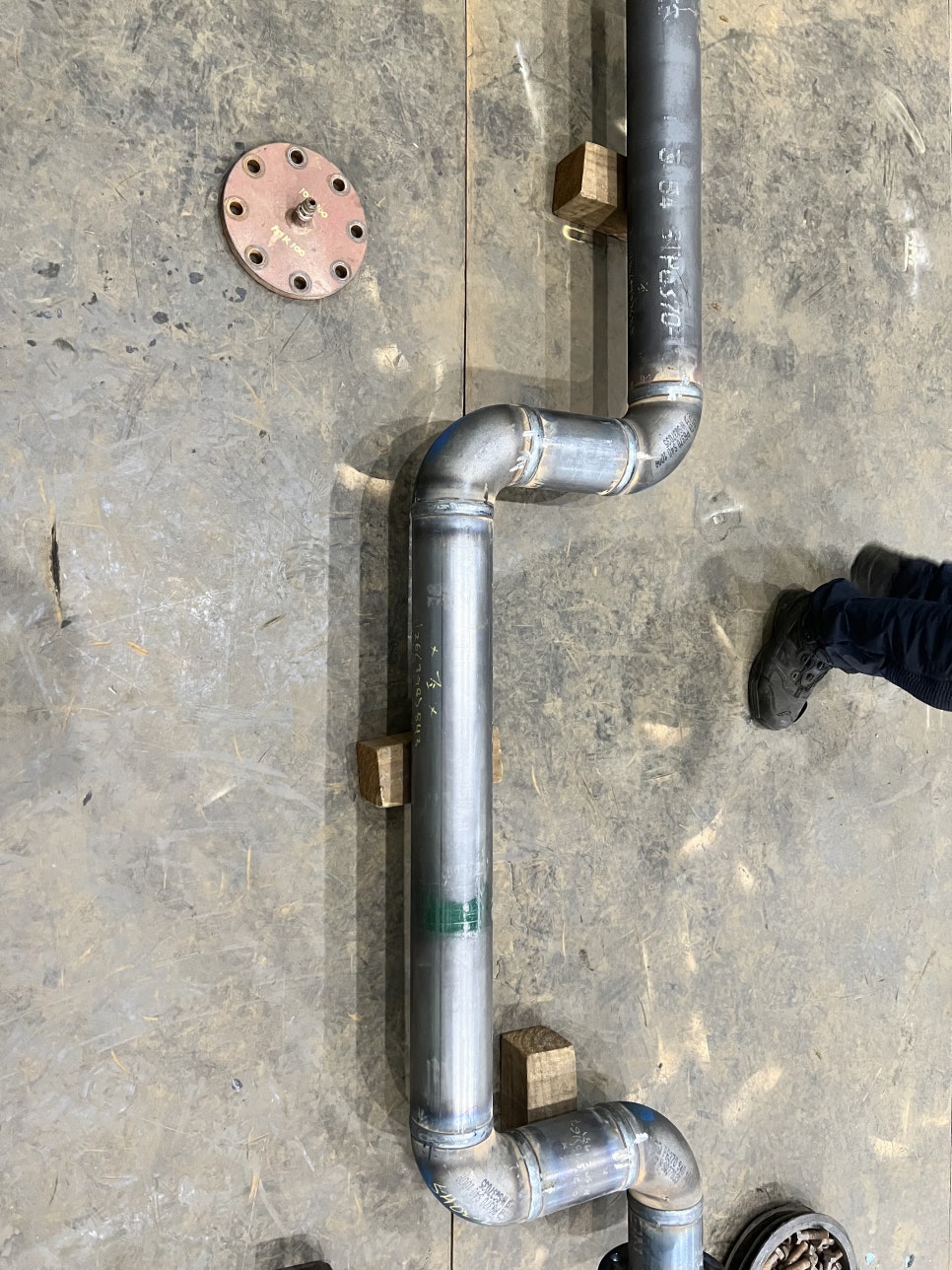

1단계: “꽉 조여야 안 샌다” – 블라인드 플랜지 체결

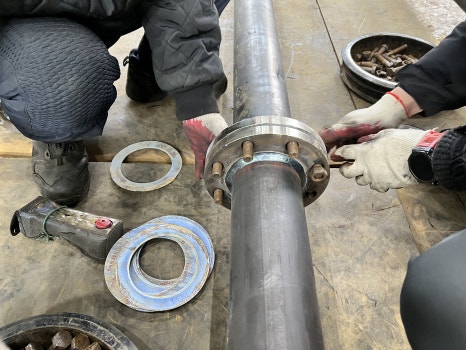

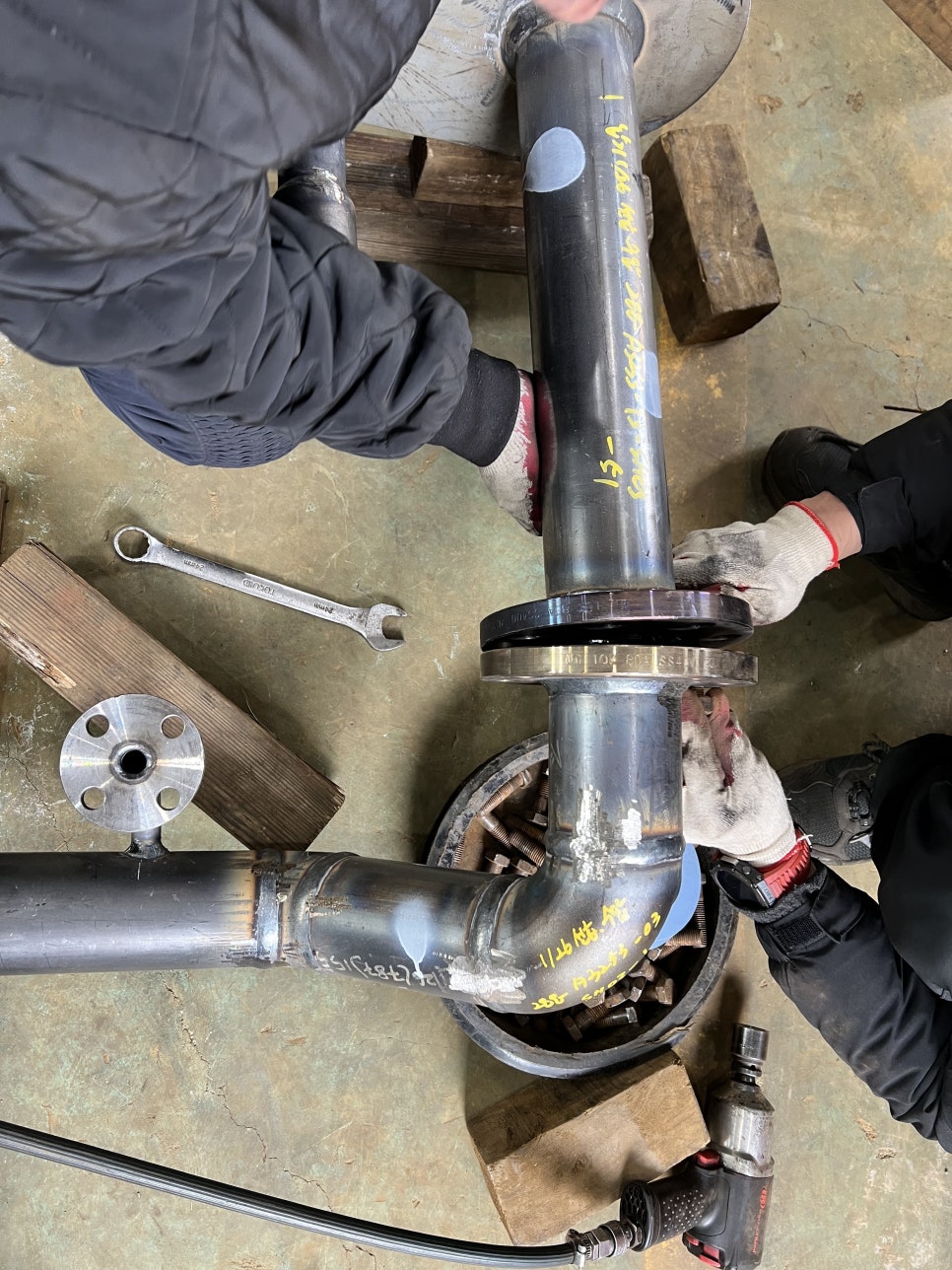

첫 번째 사진을 보시면,

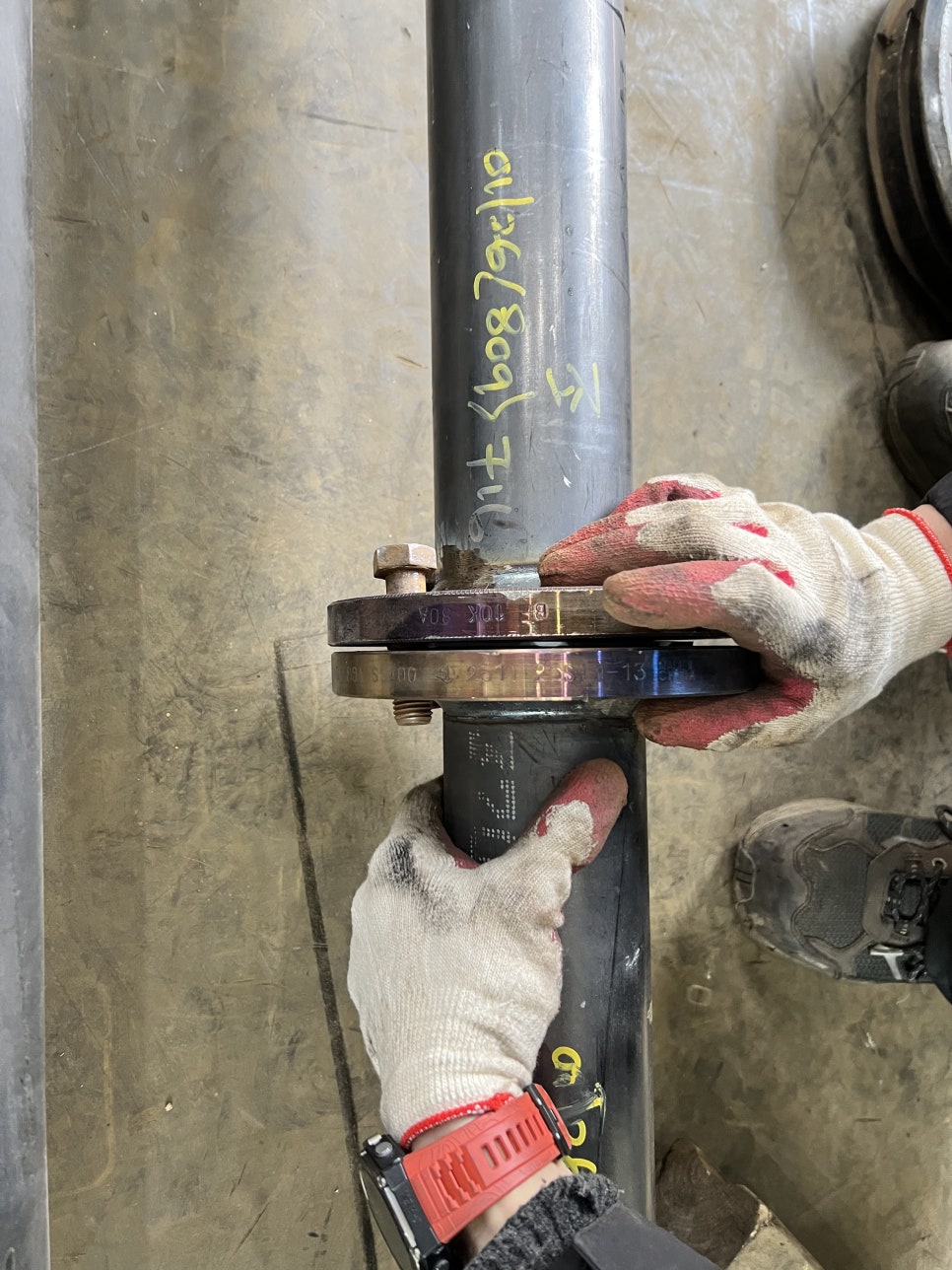

두 분이 배관 끝에 둥근 철판(블라인드 플랜지)을 붙이고 볼트로 조이고 있죠?

​

이게 생각보다 기술입니다.

그냥 “에라 모르겠다, 힘껏 조이자!” 하면 안 돼요.

무작정 힘으로만 조이면 가스켓이 한쪽으로 밀려서

압력이 불균등하게 걸립니다.

그럼 100% 그 틈으로 물이 뿜어져 나와요.

​

제가 신입 시절에 실수했던 적이 있어요

. 한쪽 볼트 4개를 먼저 다 조이고 반대편을 조이려니까

가스켓이 이미 찌그러져서 제대로 안 들어가더라고요.

선배한테 혼났죠. “야, 별 그리기 하듯이 대각선으로 조여야지!”

​

그때부터 배웠습니다.

1번 볼트 살짝 → 5번(대각선) 볼트 살짝 → 3번 → 7번 이

런 식으로 여러 번에 걸쳐서 점진적으로 조여야 한다는 걸요.

핵심 포인트

​

📍 가스켓 위치를 정확히 맞추고

📍 대각선 패턴(크로스)으로 균일하게 조이고

📍 토크렌치로 규정된 힘을 단계적으로 적용합니다

​

💡 볼트 체결 시 반드시 ‘토크 렌치’를 사용하여 규정된 힘으로 대각선 방향으로 교차하며 조여야 미세 누수를 막을 수 있습니다!

기계의 힘과 사람의 감각 – 임팩트 렌치

2단계: 기계의 힘과 사람의 감각 – 임팩트 렌치

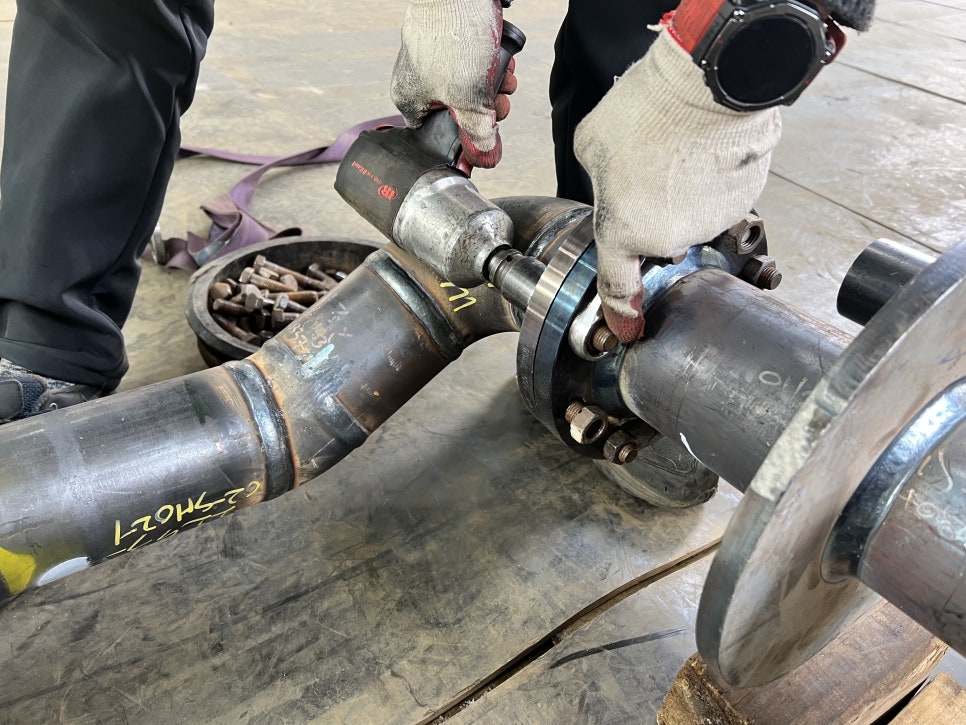

두 번째, 세 번째 사진에서 전동공구(임팩트 렌치)로 두두두두! 조이는 장면 보이시죠?

대구경 배관, 특히 6인치(DN150) 이상 되는 플랜지는 사람 손으로는 한계가 있어서 장비를 씁니다.

볼트 개수도 많고(보통 12~20개), 조여야 하는 힘도 크거든요.

​

근데 여기서도 노하우가 필요해요.

기계로 1차 체결하고, 숙련된 기술자가 수동 렌치로 한 번 더 확인합니다.

​

왜냐고요? 임팩트 렌치는 강력하지만 “감”이 없거든요.

볼트가 이미 한계에 도달했는데도 계속 조이면 나사산이 망가지거나 볼트 머리가 날아갈 수도 있어요.

​

에이치피엔지니어링의 노하우

강력한 임팩트 렌치로 1차 체결을 한 후,

숙련된 엔지니어가 수동 공구로 2차 확인을 거칩니다.

기계의 힘과 사람의 섬세함이 만나는 지점이죠.

3단계: “보이지 않는 적, 공기를 잡아라” – 에어 벤팅

​

배관 안에 물을 채울 때 가장 무서운 적이 누굴까요?

물이 아닙니다. 바로 ‘공기(Air)’입니다.

​

배관 내부에 공기 주머니(Air Pocket)가 남아있는 상태로 압력을 가하면 정말 위험합니다.

물리학적으로 설명하자면: 물은 비압축성 유체라서 압력을 가해도 부피가 거의 안 변합니다.

근데 공기는 압축성 기체라서 압력을 가하면 꾸욱- 하고 압축됩니다.

​

문제는 그 다음이에요. 압축된 공기가 갑자기 터지면서 팽창하면?

배관이 내부에서 폭발하듯이 파열될 수 있어요.

그래서 저희는 배관의 가장 높은 곳(High Point)에 벤트를 설치합니다.

물을 채우면서 벤트 밸브를 열어두면 피- 하는 소리와 함께 공기가 빠져나갑니다.

그러다 어느 순간 물줄기가 뿜어져 나오면 그때 밸브를 잠그죠.

​

“공기 한 방울도 남기지 않는다.”

이게 수압시험의 핵심 안전 수칙 1번입니다.

테스트 통과한 파이프들

4단계: 가압과 관찰 – 가장 긴장되는 순간

목표 압력에 도달하면 최소 15분 이상 압력을 유지하면서 모든 연결부를 점검합니다.

​

보통 설계 압력의 1.5배까지 올립니다.

예를 들어 실제 운전 압력이 10bar라면, 테스트는 15bar까지 올리는 거죠.

​

“왜 그렇게까지 해요?” 물어보시는 분들 많은데요,

안전계수(Safety Factor) 때문입니다.

현장에서는 예상치 못한 압력 스파이크(순간적인 압력 상승)가 발생할 수 있어요.

펌프 급정지, 밸브 급폐쇄 같은 상황에서요.

​

압력이 목표치에 도달하면 밸브를 잠그고 최소 30분 기다립니다.

이때가 진짜 중요해요.

압력계 바늘이 조금이라도 떨어지면 어딘가 미세하게 새고 있다는 신호거든요.

​

동시에 작업자들이 배관 전체를 돌면서 육안 검사를 합니다

✅ 용접 비드 주변에 물방울 맺히지 않는지

✅ 플랜지 연결부에서 물이 배어나오지 않는지

✅ 복잡한 형상 부위(엘보, 티, 리듀서)에 이상 없는지

​

손전등 들고 한 치 한 치 살펴봅니다.

이게 바로 장인의 눈이죠.

❄️ 겨울철 수압시험 꿀팁 (저희만의 노하우)

다시 처음 이야기로 돌아가서, 추운 겨울에는 어떻게 할까요?

​

📌 부동액 섞기

너무 추운 날(영하 10도 이하)은 맹물 대신 부동액(에틸렌글리콜) 10~20% 섞어서 씁니다.

어차피 테스트용이라 나중에 버릴 물이니까요.

​

📌 미지근한 물 사용

배관 재질이 탄소강일 경우, 너무 차가운 물을 갑자기 넣으면 취성 파괴(Brittle Fracture) 위험이 있어요.

특히 두꺼운 배관(SCH80 이상)은 온도 충격에 민감합니다.

그래서 저희는 가능하면 15∼20°C 정도의 미지근한 물을 씁니다. 보일러 물을 살짝 데워서 쓰기도 하고요.

​

📌 테스트 직후 바로 건조

이게 제일 중요해요. 검사 끝났다고 끝이 아닙니다.

물을 빼고 그대로 두면? 배관 내부에 남은 물기가 얼어서 배관이 터질 수 있어요.

특히 복잡한 형상 부위(엘보 안쪽, 티 분기점)에는 물이 고이기 쉽거든요.

​

그래서 저희는 압축공기로 에어 블로잉(Air Blowing)을 합니다.

​

쾅- 쾅- 하고 고압 공기를 쏴서 물 한 방울 안 남기고 불어냅니다.

스테인리스 스틸(STS304, 316) 배관은 한 술 더 떠서 질소 가스 퍼징(Nitrogen Purging)까지 합니다.

산소와 접촉하면 녹이 슬 수 있거든요.

대량 생산 시스템

믿고 맡기실 수 있을까요?

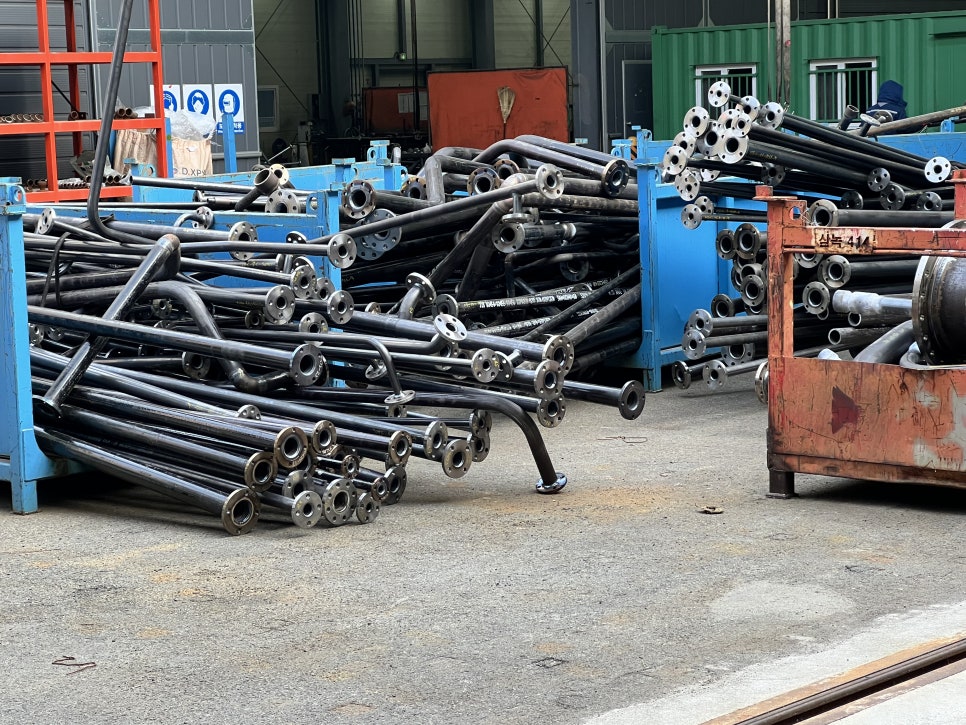

마지막 사진들 속 파란 랙에 차곡차곡 쌓인 배관들 보이시죠?

저 친구들 하나하나가 전부 이런 까다로운 테스트를 통과한 ‘합격생’들입니다.

​

각 배관마다 스풀 번호(Spool No.), 재질 표시, 시험 완료 스탬프가 찍혀있어요.

​

에이치피엔지니어링의 차별화된 관리 시스템

​

📌추적성(Traceability) 관리

프로젝트별로 스풀 번호(Spool No.) 마킹, 규격·재질·열번(Heat No.) 표시,

시험 완료 스탬프 및 레포트 관리를 체계적으로 수행합니다.

​

📌데이터 기반 품질 보증

단순히 “이상 없음”이라고 말하지 않고,

압력 기록 차트와 테스트 리포트를 통해 고객사에게 객관적인 품질 데이터를 제공합니다.

고객사에서 나중에 “3번 라인 27번 스풀 검사 기록 보여주세요” 하시면,

​

저희는 즉시 해당 배관의

✅용접 일자 및 용접사 이름

✅사용된 용접 절차서(WPS) 번호

✅비파괴검사(RT, PT) 결과

✅수압시험 압력 그래프

✅최종 승인자 서명

​

이 모든 걸 제공할 수 있습니다.

💡 왜 이렇게까지 해야 하나요?

솔직히 말하면… 정말 번거롭습니다.

물 채우고, 압력 올리고, 30분씩 지켜보고, 다시 물 빼고, 압축공기로 건조시키고…

시간도 오래 걸리고 손도 많이 가요. 인건비도 만만치 않고요.

​

근데 제가 반문합니다.

‘ 현장에서 터지면 누가 책임지시겠어요?’

​

실제 사례 하나 말씀드릴게요.

몇 년 전에 다른 업체에서 납품한 배관이 현장 시운전 중에 터진 적이 있었어요.

용접부에서 픽- 하고 스팀이 새기 시작했대요.

​

다행히 고온 유체는 아니어서 인명 피해는 없었지만, 그 뒤처리가… 상상을 초월했습니다:

​

– 공장 전체 가동 중단 (하루 손실만 수천만 원)

– 배관 재시공 비용

– 재검사 비용

– 납기 지연 위약금

– 신뢰도 하락

결국 그 업체는 프로젝트에서 퇴출당했고, 저희한테 긴급 발주가 들어왔죠.

​

그때 느꼈습니다.

​

“차라리 저희 공장에서 미리 터져보는 게 낫구나.”

📍 마무리하며

​

오늘 준비한 현장 이야기는 여기까지입니다.

차가운 쇠를 다루지만, 그 안에는 따뜻한 열정과 책임감이 흐른다는 것!

​

혹시 지금 진행 중인 프로젝트에서

“이 배관, 진짜 안전할까?” 고민되신다면 언제든 연락주세요.

저희가 그 고민, 시원하게 해결해드리겠습니다

. 20년 현장 경험이 만든 확실한 품질로요.
