📌 들어가며

안녕하세요!

😊 최고의 기술력으로 플랜트 설비의 기준을 만드는 에이치피엔지니어링입니다.

오늘은 저희 제작 현장에서 가장 중요하게 다루는 공정 중 하나인[배관 수압시험(수압테스트)]에 대해 제 현장 경험을 바탕으로

아주 자세히, 그리고 생생하게 알려드리려고 합니다. 🏭

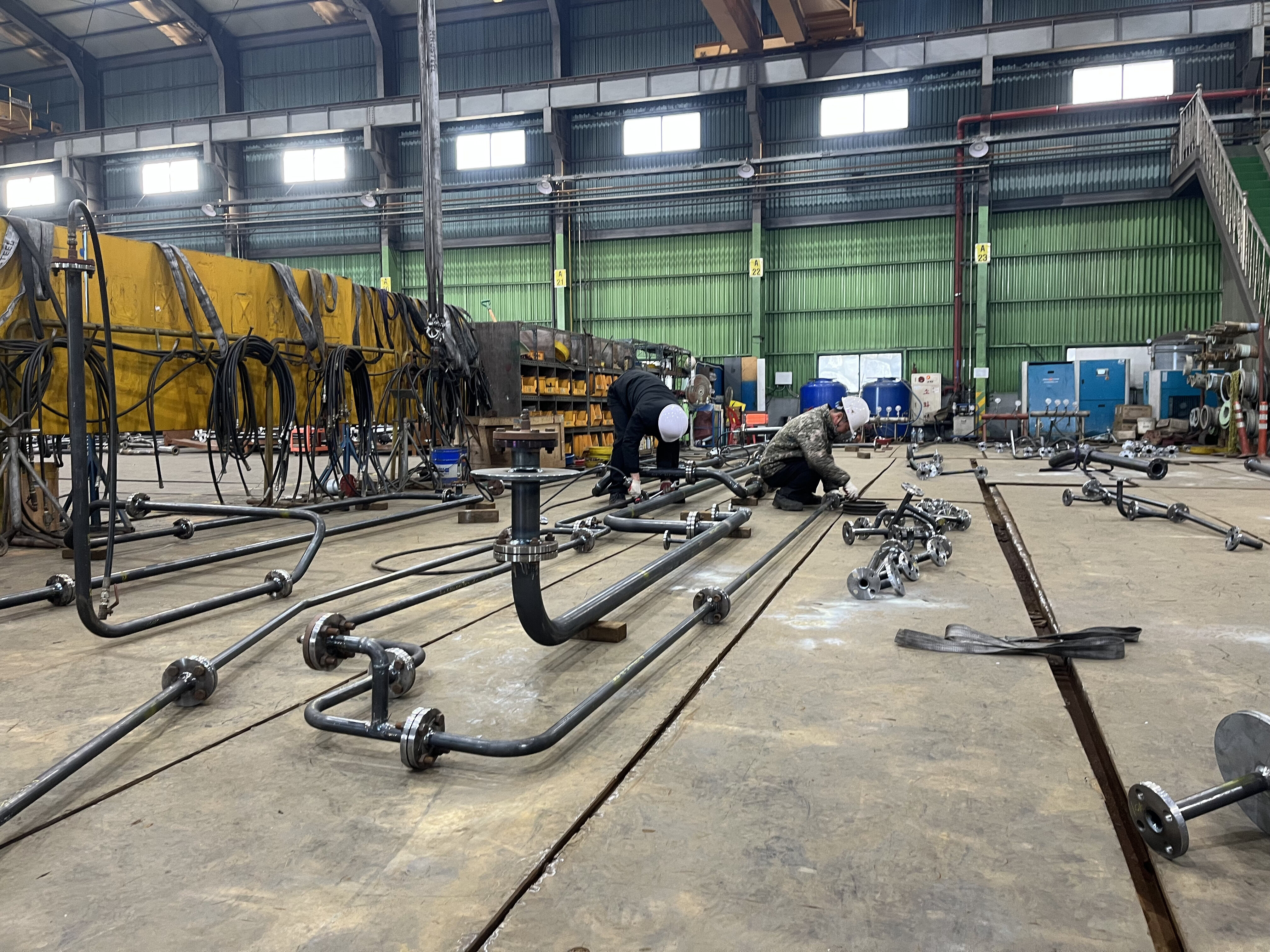

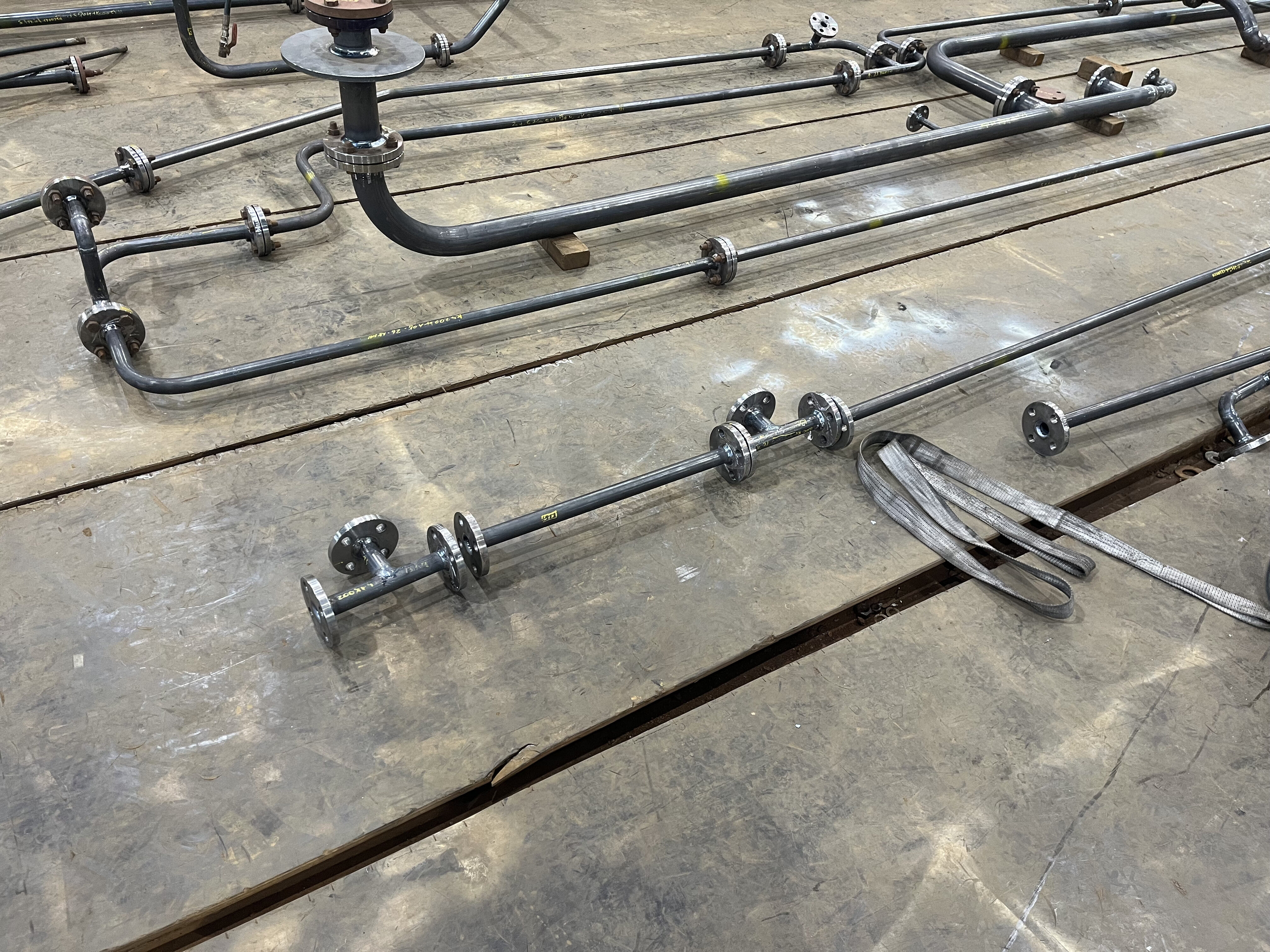

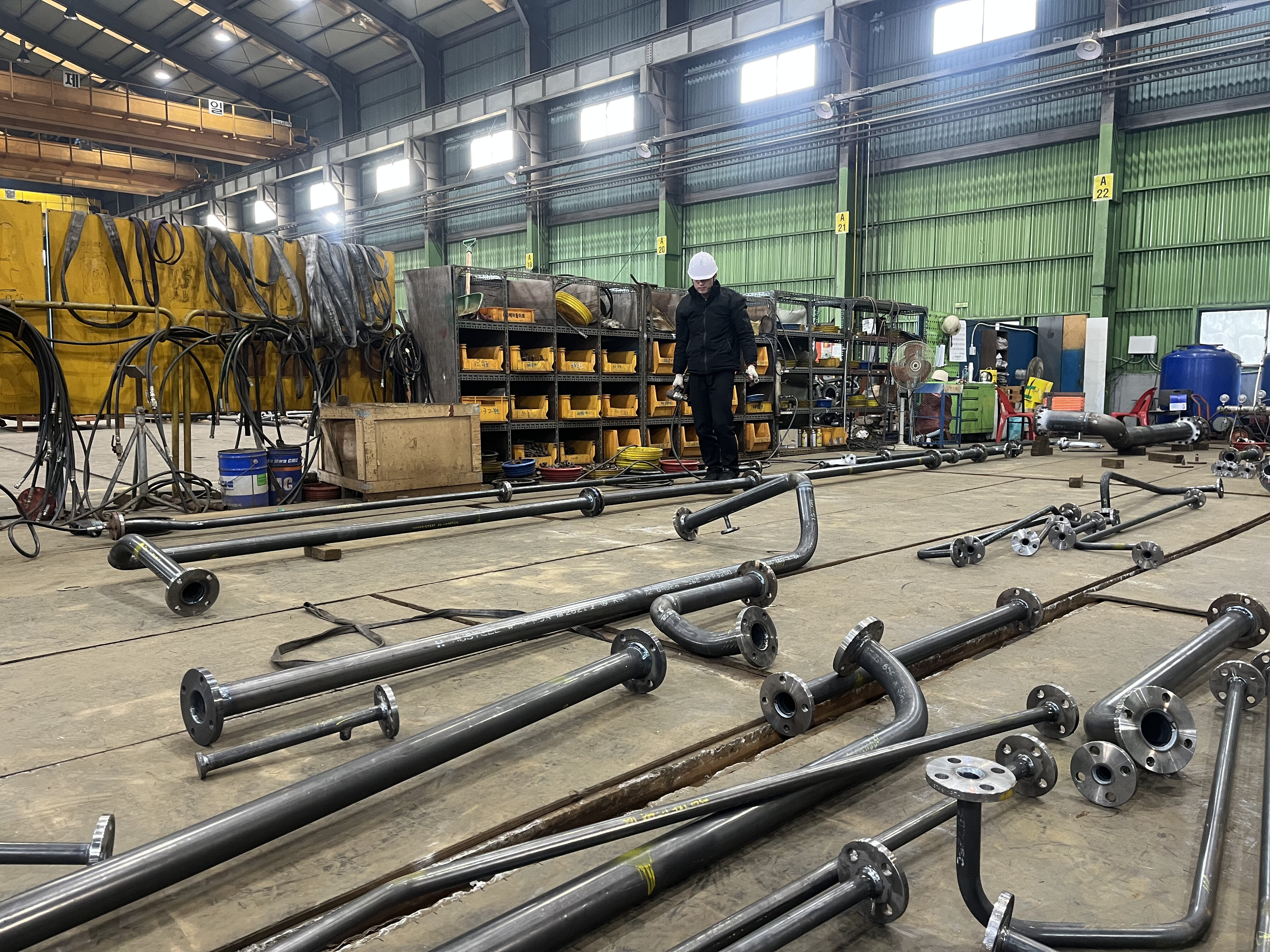

오늘 첨부한 사진들은 저희 공장에서 실제 배관을 제작한 후, 납품 전 필수적으로 진행하는 엄격한 수압시험 현장의 모습입니다.

차가운 겨울 공기 속에서도 완벽한 품질을 위해 구슬땀을 흘리는 우리 엔지니어들의 열정이 느껴지시나요? 💪

플랜트나 산업 현장 관계자분들이라면 배관 제작 의뢰 시 이런 고민,한 번쯤 해보신 적 있으시죠? 🤔

🎯 왜 배관 수압시험이 중요할까?

내 경험상, 산업 현장에서 배관의 누수는 단순한 물의 유출을 넘어 공장 전체의 셧다운(Shut-down)이나 심각한 안전사고로 직결될 수 있습니다.

🚨 특히 고온, 고압의 유체가 흐르는 플랜트 배관은 단 1mm의 틈도 허용되어서는 안 됩니다.

공장에서 미리 철저하게 테스트를 거친 제품만이 현장에서의 완벽한 퍼포먼스를 보장할 수 있기 때문입니다.

안전보다 더 중요한 가치가 있을까요?

여러분은 어떠신가요? 💬



📊 배관 수압시험 상세 분석



1️⃣ 철저한 사전 밀폐 (Blind Flange 작업)

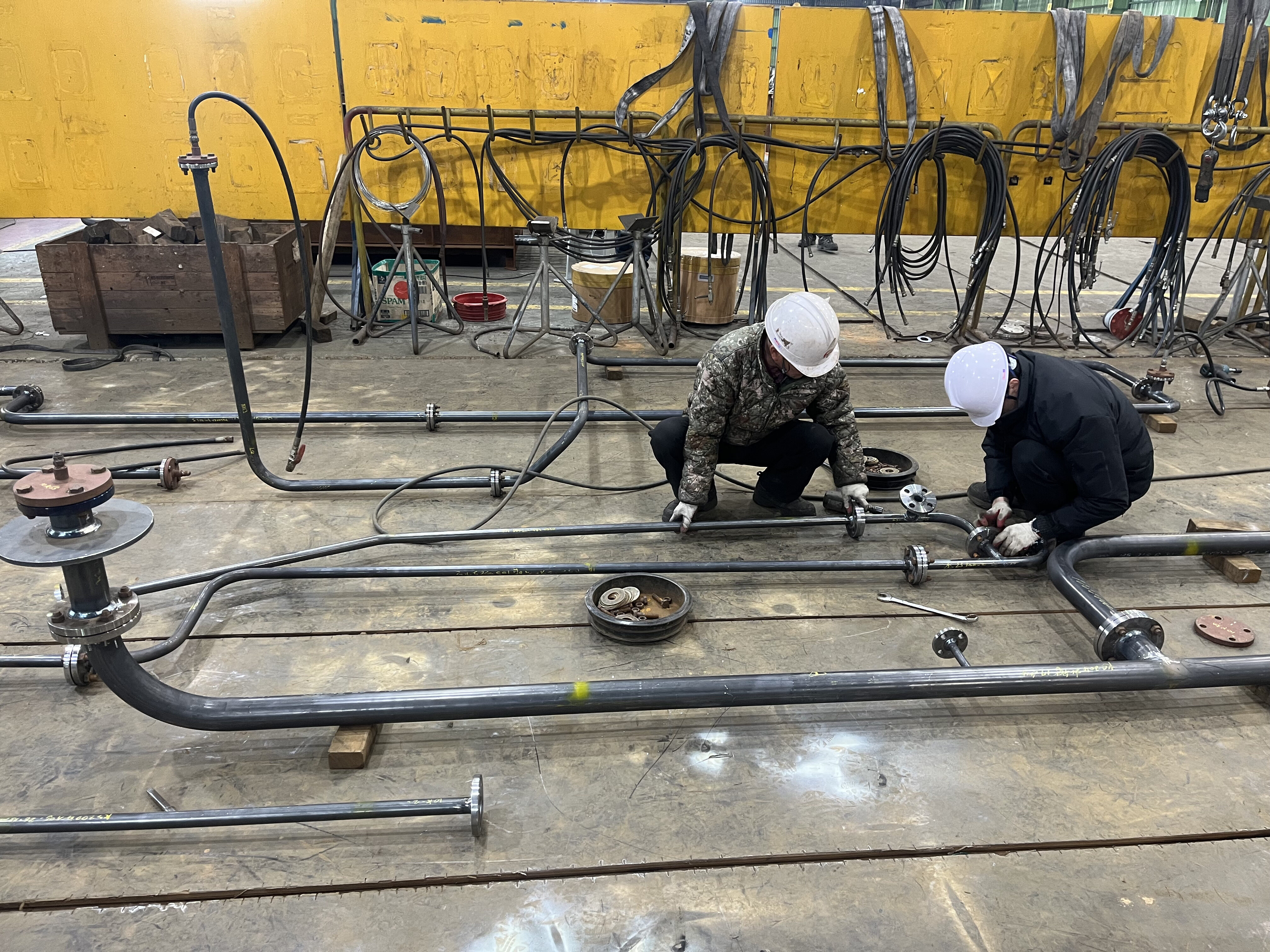

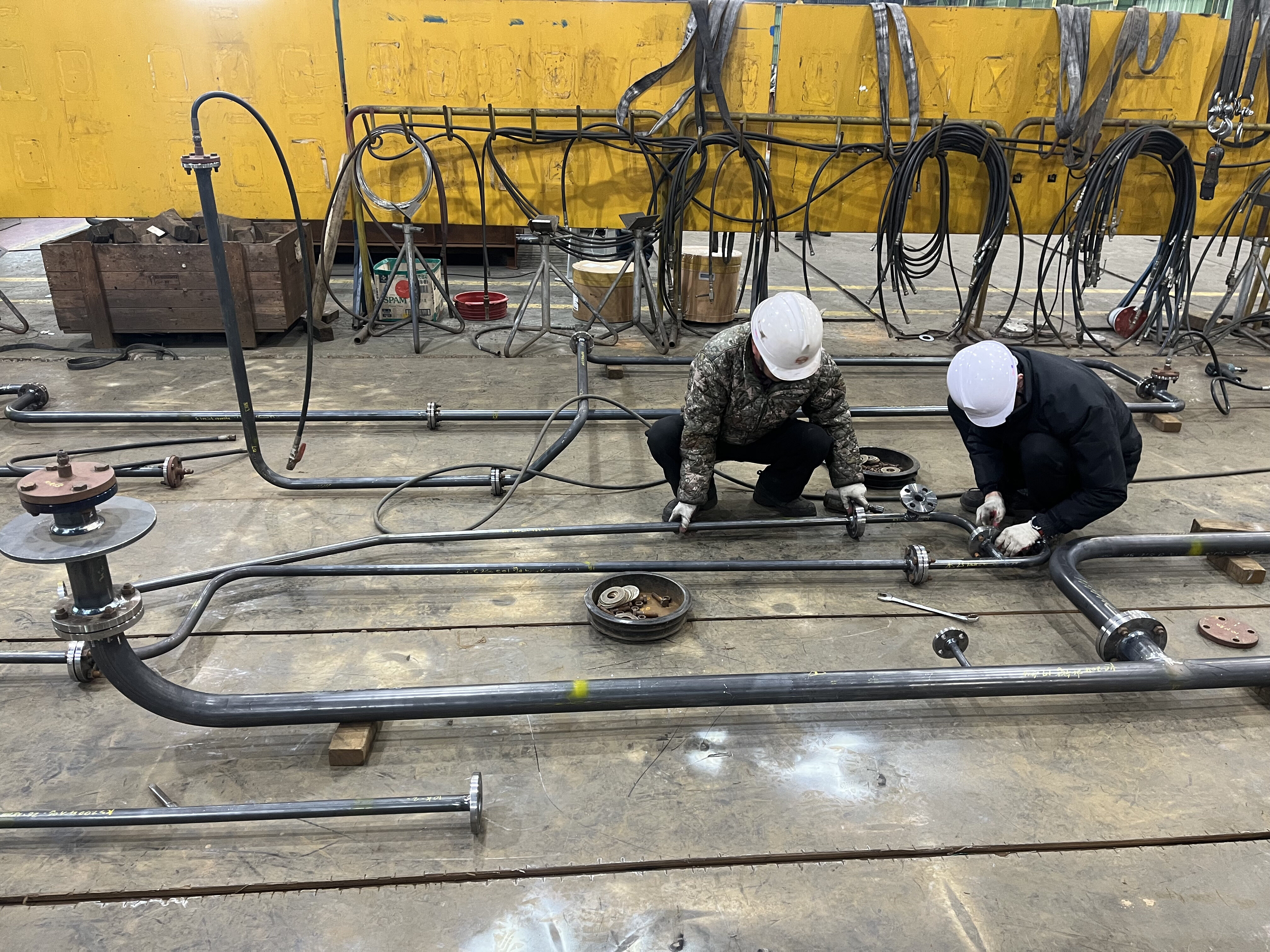

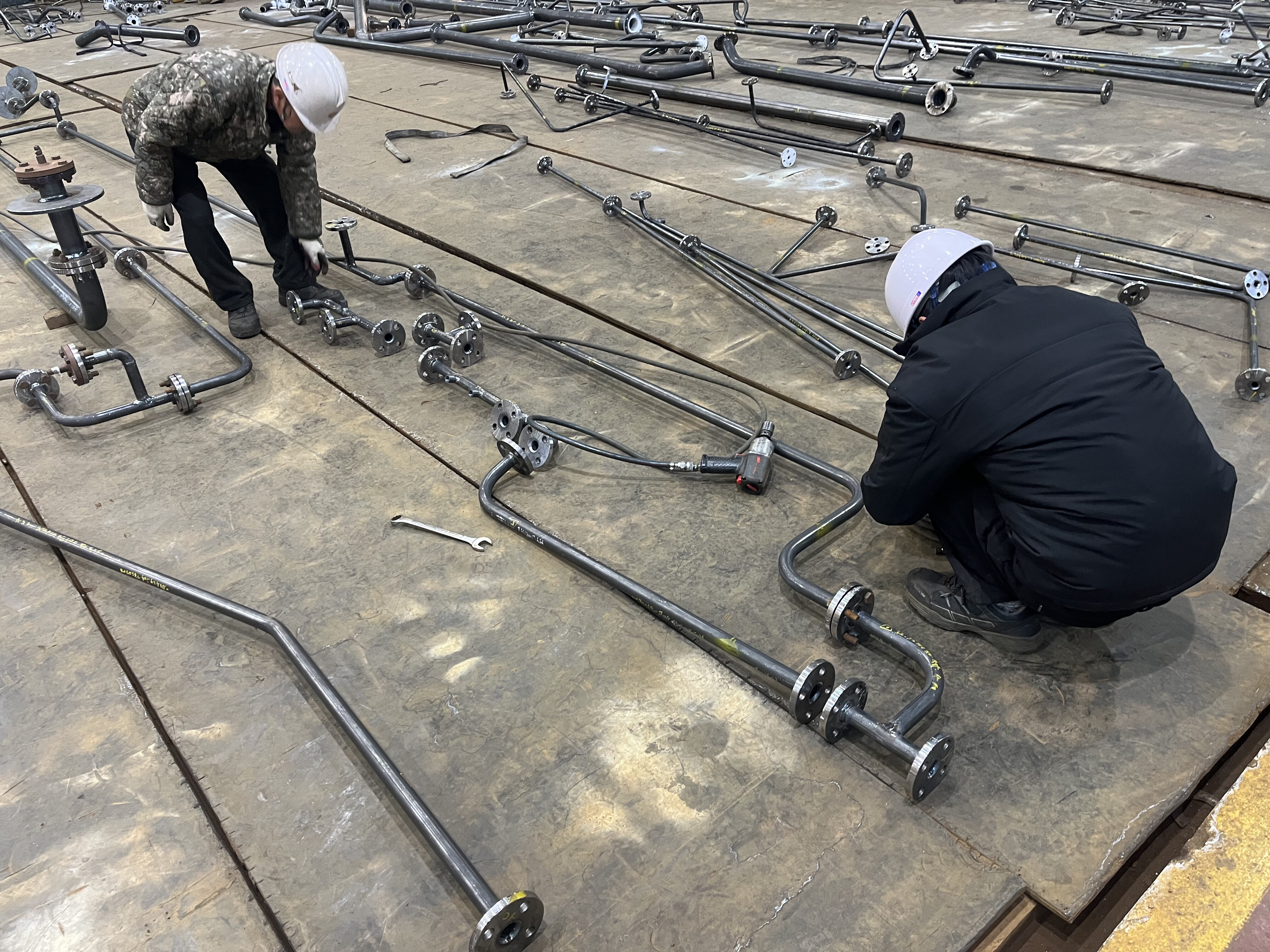

사진을 보시면 두 분의 베테랑 작업자께서 배관 끝부분(플랜지)에 블라인드(맹판)를 대고 볼트를 조이고 있습니다. 🔧

물이 새어나가지 않도록 완벽하게 밀폐하는 것이 첫 번째 특징입니다.

개스킷의 위치를 정확히 맞추고 대각선 방향으로 균일한 힘을 주어 조여야 압력이 한쪽으로 쏠리지 않습니다.



2️⃣ 공기 배출 (Air Venting)

배관 내부에 공기가 남아있으면, 압축성 기체인 공기 때문에 정확한

압력 테스트가 불가능하고 자칫 폭발의 위험도 있습니다.

배관의 가장 높은 곳에 벤트를 설치해 공기를 완전히 빼내는 것이 두 번째 핵심 특징입니다. 💨



3️⃣ 정밀한 압력 유지 및 측정 (Holding & Inspection)

원하는 시험 압력에 도달하면, 밸브를 잠그고 일정 시간(보통 15~30분 이상) 동안 압력이 떨어지지 않는지 게이지를 확인합니다.

이때 용접 부위나 이음새에서 물방울이 맺히지 않는지 육안으로 꼼꼼히 살피는 집요함이 필요합니다. 🔍

⚖️ 장단점 비교분석

장점

✅ 가장 확실한 신뢰성: 실제 유체(물)를 사용하여 시운전과 가장 유사한 환경을 구현하므로 결과에 대한 신뢰도가 매우 높습니다.

✅ 안전성: 공압(공기 압력) 테스트에 비해 파열 시 폭발력이 낮아 작업자에게 훨씬 안전합니다. 🛡️

✅ 광범위한 적용: 소형 배관부터 대형 플랜트 배관까지 크기와 형태에 구애받지 않고 적용 가능합니다.

단점

❌ 동결의 위험: 솔직히 말씀드리면, 요즘같이 영하로 떨어지는 한겨울에는 내부에 채워둔 물이 얼어붙을 수 있어 온도 관리가 매우 까다롭습니다. 🥶

❌ 후처리(건조)의 번거로움: 물을 빼낸 후 배관 내부에 녹이 슬지 않도록 완벽하게 건조과정(Air Blowing 등)이 필요해 시간이 많이 소요됩니다.

📝 단계별 실행 방법

제가 직접 수압시험 현장을 관리하며 해보니, 장비의 성능만큼이나 작업자 간의 ‘호흡’이 정말 중요했습니다. 🤝

1단계: 배관 세척 및 가스켓 체결 (준비 단계) 용접 과정에서 발생한 내부 이물질(슬래그 등)을 제거한 후, 테스트용 가스켓과 블라인드 플랜지를

체결합니다.

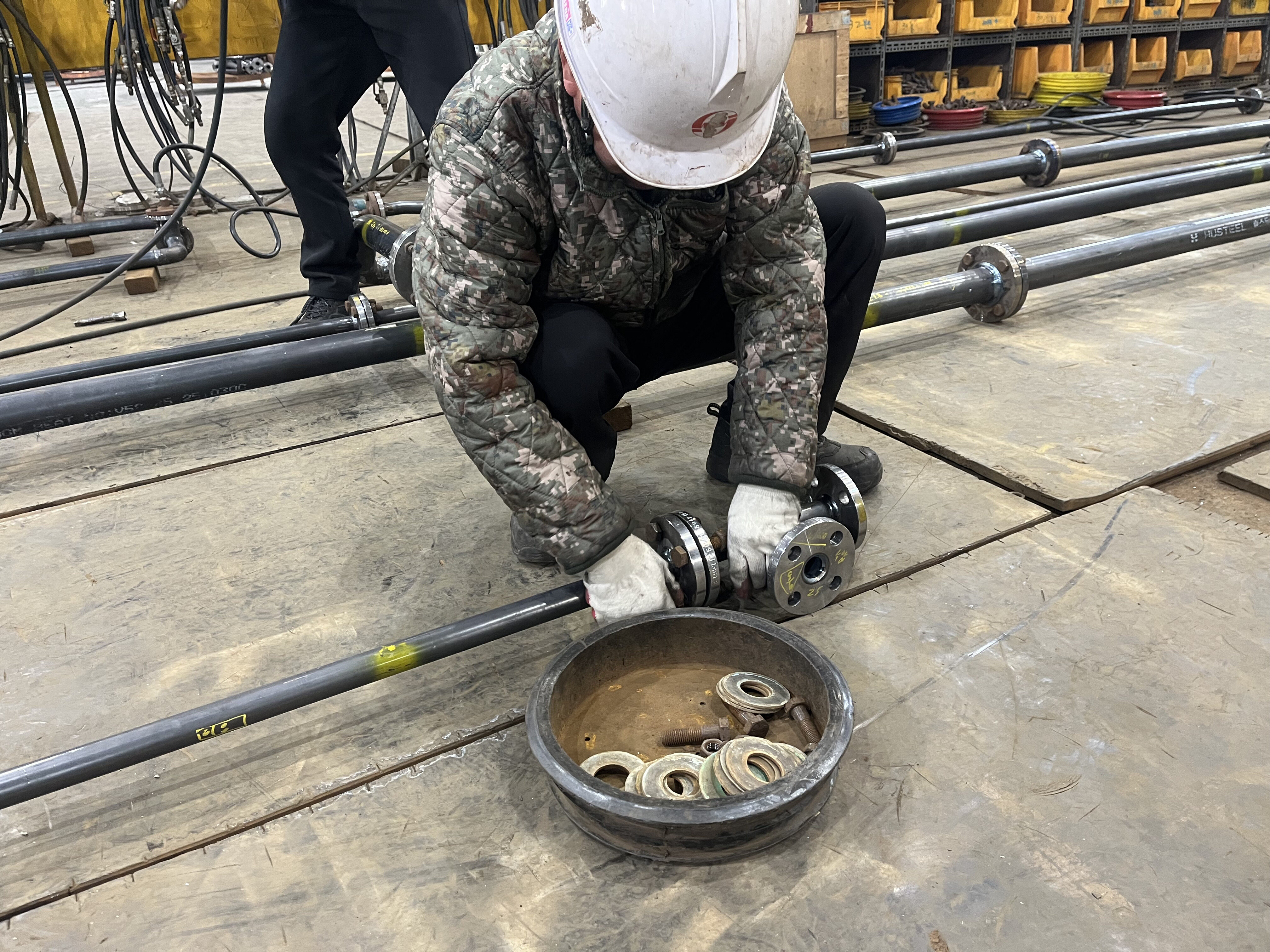

사진 속 부품 바구니에서 볼트와 와셔를 챙겨 정밀하게 조립하는 우리 기술자들의 손길이 보이시죠?

💡 실무 팁: 볼트 체결 시 반드시 ‘토크 렌치’를 사용하여 규정된 힘으로 대각선 방향으로 교차하며 조여야 미세 누수를 막을 수 있습니다! 🌟

2단계: 충수 및 가압 (실행 단계)

물을 채우며 공기를 완전히 빼낸 후, 수동 또는 전동 수압 펌프를 연결해 서서히 압력을 올립니다.

급격한 압력 상승은 배관에 무리를 줄 수 있습니다.

💡 실무 팁: 겨울철에는 물의 온도가 배관 재질의 천이온도보다 낮아 취성 파괴가 일어날 수 있으므로, 미지근한 물을 사용하거나 부동액을 섞어

테스트하는 것이 저희만의 노하우입니다. 🌡️



⚠️ 꼭 피해야 할 실수들

🚫 실수 1: 에어 포켓(Air Pocket) 방치 공기를 제대로 빼지 않고 가압하면, 압축된 공기가 터지면서 큰 사고로 이어질 수 있습니다.

반드시 최고점에 벤트를 설치해야 합니다.

🚫 실수 2: 압력 게이지 미교정: 측정의 기준이 되는 압력 게이지가 고장 났거나 영점이 맞지 않으면 헛수고입니다.

반드시 검교정 완료된 최신 게이지를 사용해야 합니다.

📍핵심 정리

1️⃣ 배관 수압시험은 제품의 무결성을 증명하는 가장 확실하고 안전한 비파괴 검사입니다. 💯

2️⃣ 겨울철 동파 방지, 내부 공기 배출 등 철저한 사전 준비와 전문적인 노하우가 필수적입니다.

3️⃣ 에이치피엔지니어링은 보이지 않는 작은 결함도 놓치지 않는 엄격한 기준으로 플랜트 배관을 제작합니다. ✨

⚖️ 이런 분들께 에이치피엔지니어링을 추천해요! 👍

✅ 가혹한 환경에서도 절대 고장 나지 않는 고품질 플랜트 배관이 필요하신 기업

✅ 설계부터 제작, 비파괴검사, 수압시험까지 원스톱(One-Stop)으로 해결하고 싶으신 담당자님

✅ 납기 준수는 기본, 철저한 품질 보증서(Test Report)가 필요하신 현장 소장님
