오늘은 제가 최근 현장에서 찍은 사진들을 보면서 정말 중요하지만, 헷갈리기 쉬운 주제를 하나 들고 왔습니다.

​바로 ‘배관 압력 테스트‘ 이야기인데요.

하지만 잘못 알면 정말 위험할 수 있는 것이 바로 이 테스트입니다. 💥

오늘 제가 보여드리는 사진 속 상황을 통해

수압(Hydro)과 기압(Pneumatic) 테스트의 결정적 차이

​그리고 제 경험담을 섞어 아주 쉽게 풀어드릴게요!

자, 제가 현장에서 찍은 첫 번째 사진을 한번 떠올려보세요.

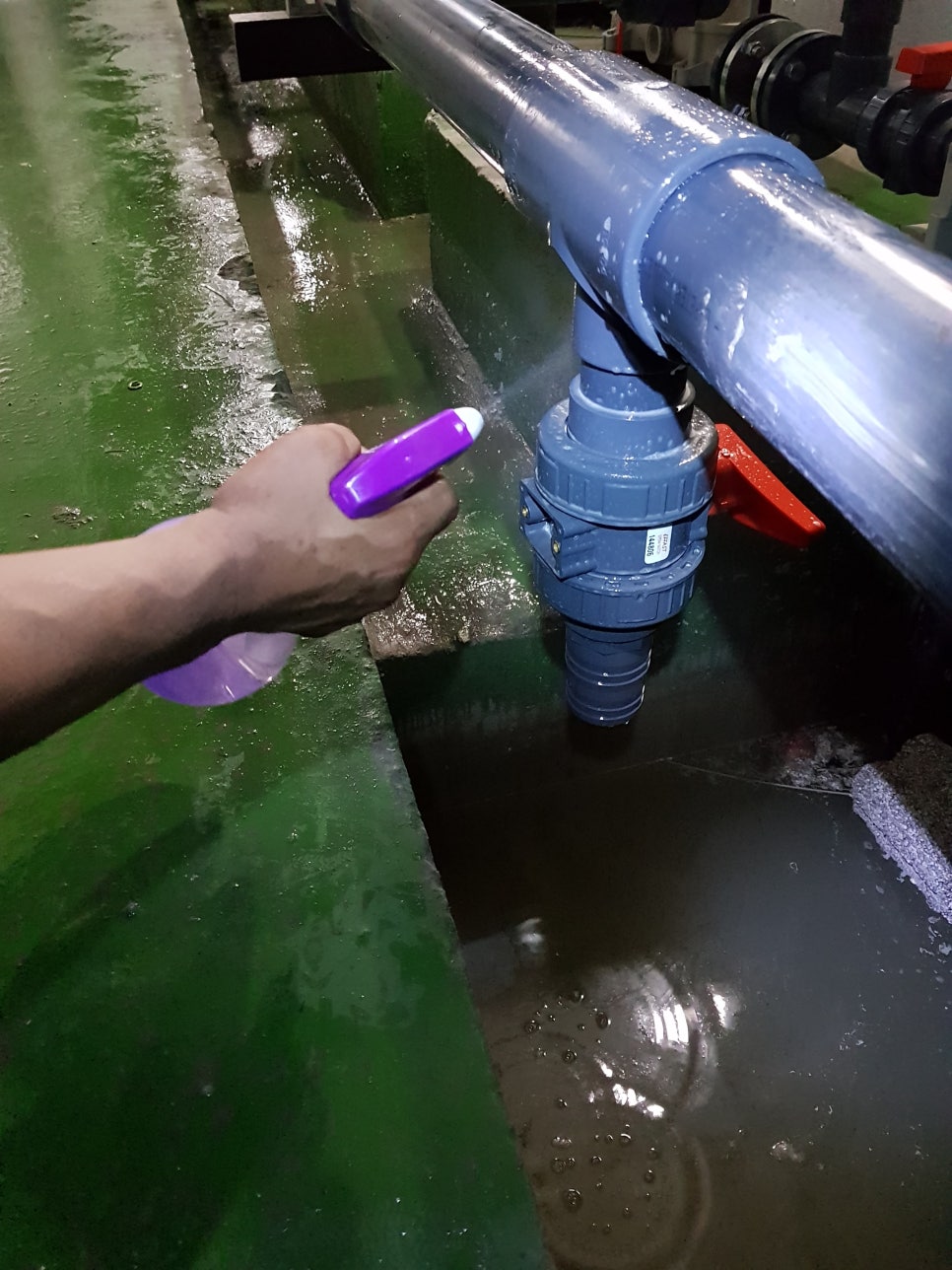

배관 연결 부위에 보라색 분무기를 칙칙 뿌리고 있는 모습, 기억하시나요?

그리고 하얀 거품이 보글보글 올라오는지 눈을 떼지 않고 지켜보던 그 장면요. 👀

​결론부터 말씀드리면, 이건 ‘기압 테스트(Pneumatic Test)’, 현장 용어로는 ‘기밀 시험’ 중인 상황입니다.

​왜냐고요? 🤔 만약 수압 테스트(물)였다면 굳이 비눗물을 뿌릴 필요가 없거든요.

물은 새면 바닥이 젖거나 물방울이 뚝뚝 떨어지는 게 눈에 확 보이잖아요?

​하지만 공기나 가스는 눈에 보이지 않기 때문에, 이렇게 거품(Bubble)을 이용해 누설 부위를 찾아내야 합니다.

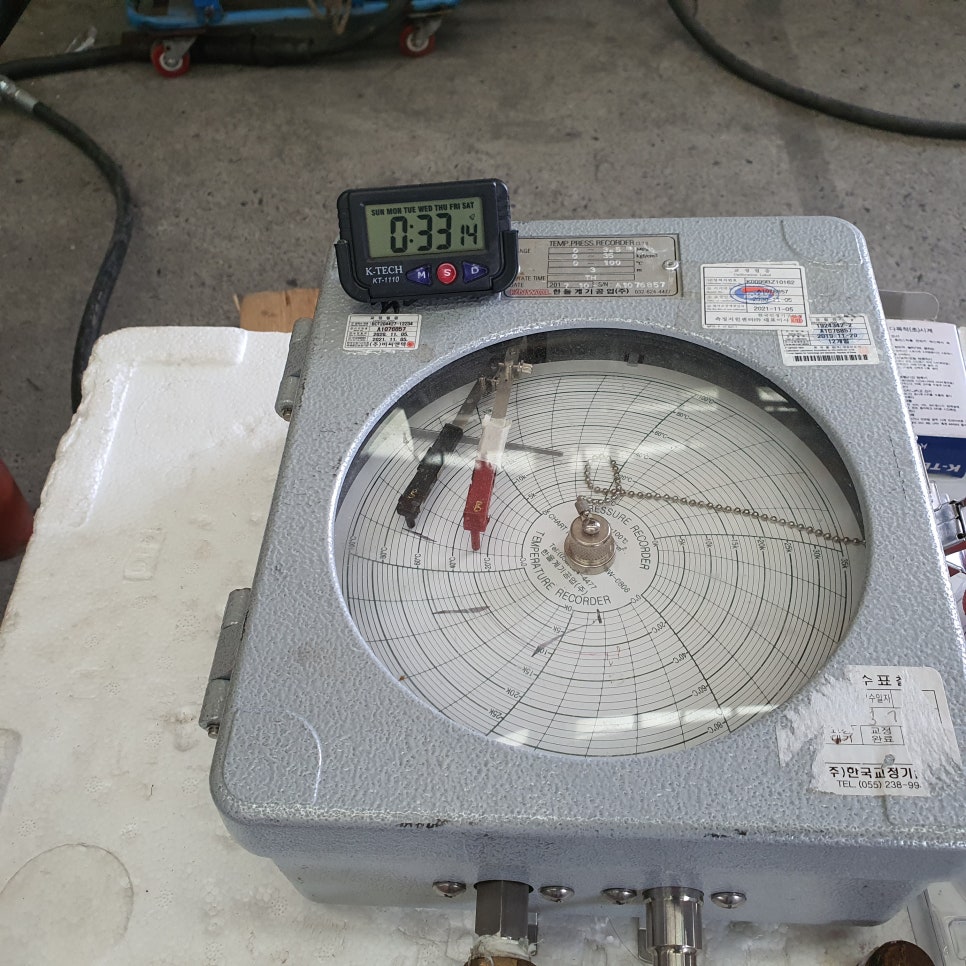

​사진 속 ‘원형 차트 기록계(Recorder)’가 돌아가는 소리, 그리고 스톱워치를 보며 1분 1초를 체크하는 그 긴장감…

저도 신입 시절엔 이 바늘이 움직일까 봐 숨도 제대로 못 쉬었던 기억이 나네요. 😂

전문가로서 조금 더 깊이 들어가 볼까요? 우리가 배관 시공을 끝내고 나면 이 배관이 튼튼한가? 새는 곳은 없나?

확인하는 과정이 필수입니다.

​이때 무엇을 채우느냐가 핵심인데요. 수압 테스트 (Hydrostatic Test): 배관에 ‘물’을 채웁니다.

물은 압력을 가해도 부피가 줄어들지 않는(비압축성) 성질이 있어서, 배관이 터지더라도 비교적 안전해요.

​그냥 물이 주르륵 흐르고 말죠. 주로 강도를 확인할 때 씁니다.

​기압 테스트 (Pneumatic Test): 배관에 ‘공기’나 ‘질소’를 채웁니다.

기체는 압축되면 엄청난 에너지를 가지게 됩니다.

​그래서 만약 배관이 터지면?

마치 폭탄처럼 파편이 튈 수 있어서 훨씬 위험합니다.

그럼에도 불구하고 왜 위험한 공기 테스트를 할까요?

​물을 넣으면 안 되는 배관(계기 라인 등)이거나,아주 미세한 누설까지 잡아야 할 때는 기압 테스트가 필수적이기 때문입니다.

​

사진을 다시 자세히 보면 회색 PVC(플라스틱) 배관들이 보이죠? 개인적으로 저는 PVC 배관 테스트할 때 가장 신경을 많이 씁니다.

​💦 금속 배관은 튼튼하지만, 플라스틱 배관에 공기 압력을 세게 걸었다가 깨지기라도 하면… 상상만 해도 아찔하거든요.

​그래서 현장에서는 보통 매우 낮은 압력(Low Pressure)으로 1차 기밀을 확인합니다.

​사진처럼 모든 연결 부위(플랜지, 밸브)에 꼼꼼하게 검사액(Snoop)을 뿌립니다.

“뽀글뽀글” 거품이 생기는지 매의 눈으로 관찰하죠. 🧐

​여러분도 혹시 집에서 가스 배관 점검받을 때 보셨죠? 가스 점검원분이 치약 거품 같은 걸 쓱~ 바르시는 것,  그게 바로 이 원리랑 똑같습니다!

산업 현장이라고 해서 크게 다르지 않아요. 원리는 통하니까요.
